Три спальни под вальмовой крышей

Одноэтажный дом 10 × 10 м — 3 спальни

Квадратный контур и три отдельные спальни. Вариант для сравнения частной и общей зон на одном этаже.

Планы, PDF, смета и исходный файл доступны без регистрации.

ИИ-фотовизуализация Одноэтажный дом 10 × 10 м — 3 спальни — ИИ-фотовизуализация этой модели. Вариант оформления, не фотография построенного объекта.

Наружный контур: 10 × 10 м
Площадь помещений: 79,9 м²
Пятно застройки: 100 м²
Этажи / спальни: 1 / 3
Кровля: вальмовая
Стены: Газобетон

Планировка и размеры

Планы этажей сформированы из исходной модели. Чистая площадь помещений учитывает стены; габариты ниже — размеры комнат в модели.

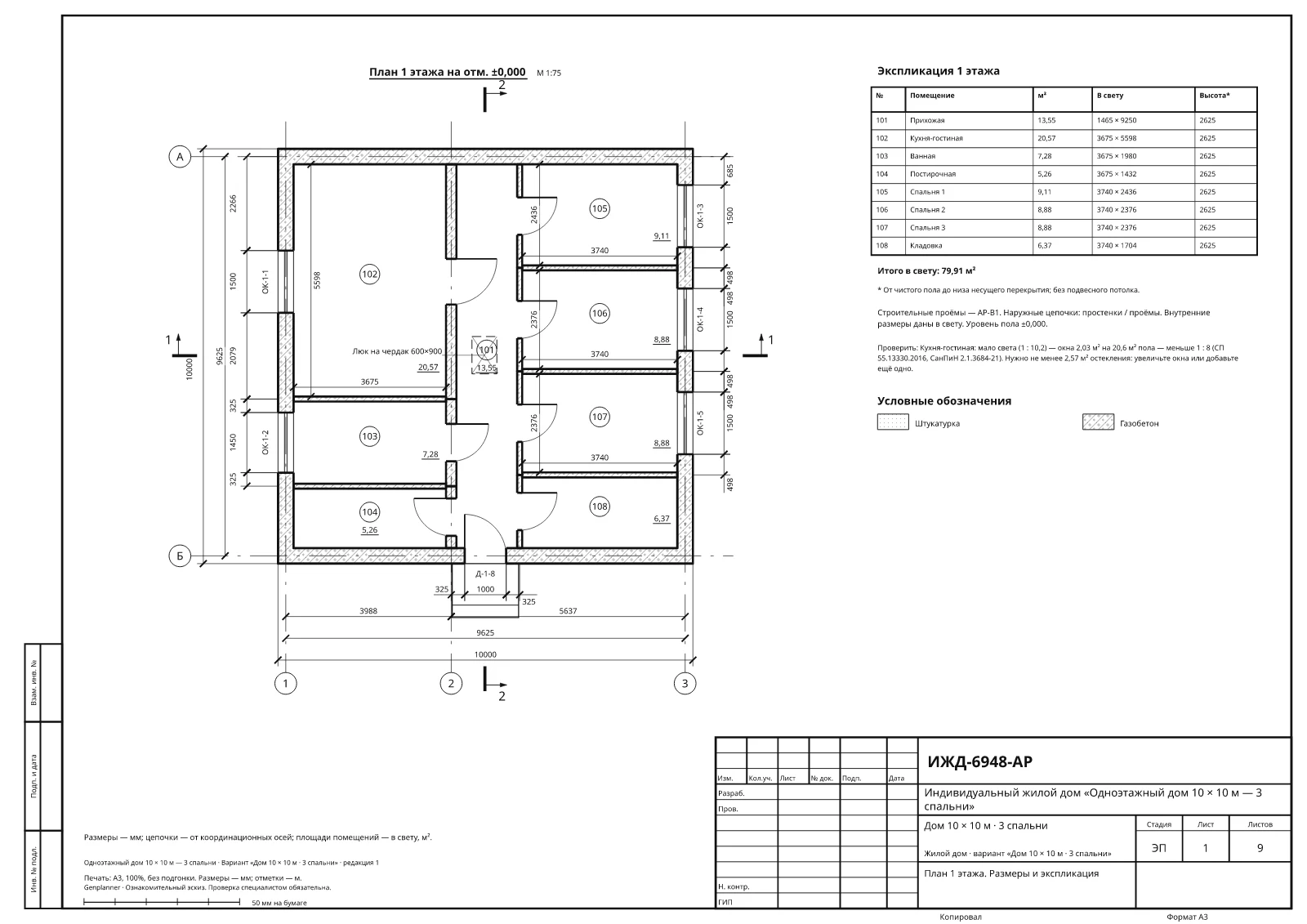

План этажа 1: Одноэтажный дом 10 × 10 м — 3 спальни — Этаж 1 · Скачать SVG

Экспликация помещений
Этаж	Помещение	Габарит модели, м	Чистая площадь, м²
1	Прихожая	1,65 × 9,25	13,55
1	Кухня-гостиная	3,8 × 5,66	20,57
1	Ванная	3,8 × 2,1	7,28
1	Постирочная	3,8 × 1,49	5,26
1	Спальня 1	3,8 × 2,5	9,11
1	Спальня 2	3,8 × 2,5	8,88
1	Спальня 3	3,8 × 2,5	8,88
1	Кладовка	3,8 × 1,76	6,37
Всего по помещениям			79,9

МОДЕЛЬ И ОФОРМЛЕНИЕ

Тот же дом в 3D

Исходный кадр из Genplanner показывает один этаж, наружный контур 10 × 10 м и вальмовая форму крыши. По этому кадру создан вариант экстерьера выше.

Для проверки точных размеров используйте планы и PDF. ИИ может менять мелкие детали; материалы и оформление на картинке не подтверждают состав конструкции.

Редактировать личную копию

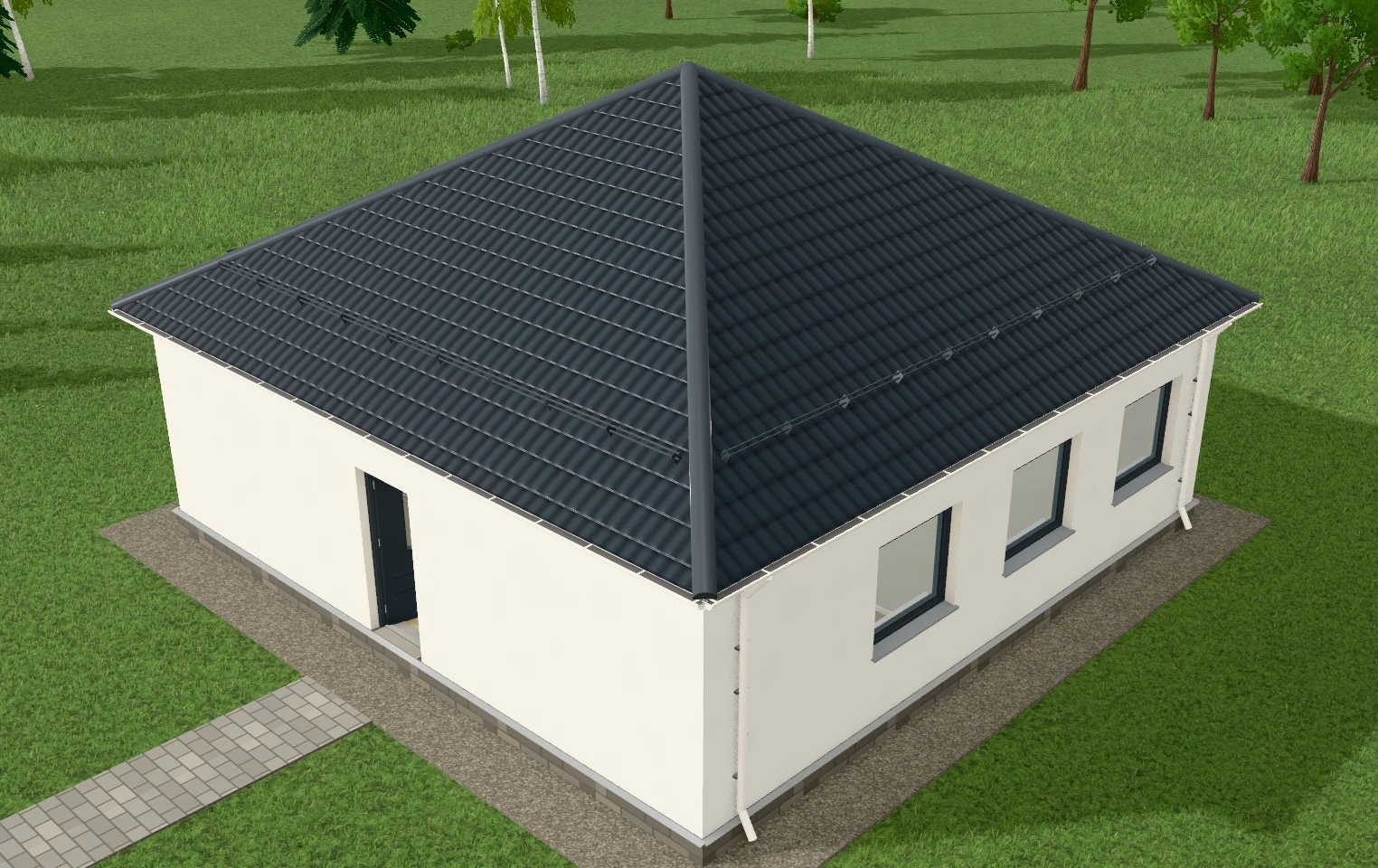

Исходная 3D-модель: Одноэтажный дом 10 × 10 м — 3 спальни — Исходный 3D-кадр этой модели в Genplanner.

Предварительная смета этой модели

Одни планы, три подхода к комплектации и выполнению работ: самострой, частная бригада и подрядчик. Предварительные настройки цен — Краснодарский край, сентябрь 2026 года. Перед закупкой внесите предложения своих поставщиков.

Бюджет — самострой

2 132 074 ₽

Материалы: 1 928 662 ₽
Работы: 45 461 ₽
Техника и услуги: 18 000 ₽
Доставка: 38 423 ₽
Резерв: 101 527 ₽

Средний — частная бригада

3 833 870 ₽

Материалы: 2 133 151 ₽
Работы: 1 155 632 ₽
Техника и услуги: 111 228 ₽
Доставка: 85 326 ₽
Резерв: 348 534 ₽

Проф — подрядчик

5 546 281 ₽

Материалы: 2 220 518 ₽
Работы: 1 647 779 ₽
Техника и услуги: 136 828 ₽
Доставка: 88 821 ₽
Резерв: 594 244 ₽
Накладные расходы: 491 274 ₽
Прибыль подрядчика: 366 818 ₽

В уровнях различаются технологии, расходники, работа и сопутствующие затраты. Расшифровка приведена в альбоме PDF. Суммы на странице округлены до рубля, поэтому возможна разница в 1–2 ₽ при сложении.

Часть ведомости конструкций

Позиция	Количество
Внутренняя штукатурка	89,747 м²
Несущий блок 345 мм	29,742 м³
Штукатурный фасад	104,185 м²
Бетон армопоясов B20 F100	2,753 м³
Бетон наружных перемычек B20 F100	0,76 м³
Утепление торца армопоясов и перемычек: ЭППС 50 мм	10,276 м²
Арматурные каркасы поясов и перемычек	380,309 кг
Опалубка поясов и перемычек: щиты из фанеры ФСФ 18 мм на бруске, 4 оборота	33,552 м²
Армирование кладки: пруток Ø8 А500С в штробах, 2 шт. в ряду	126,918 кг
Отсечная гидроизоляция под первый ряд кладки: рулонная, 2 слоя	19,236 м²
Бетон перемычек перегородок B20 F100	0,354 м³
Блок / кирпич перегородок	8,891 м³
Блок / кирпич внутренних несущих стен	4,514 м³
Внутренняя штукатурка перегородок и внутренних стен с двух сторон	207,825 м²
Бетон плиты B25 F100 над этажом 1	19,88 м³
Сетки перекрытия 1, прямые стержни	1 792,667 кг

В расчёт не входят: лестница,электрика,котёл и коллекторы,отделка стен и потолков,мебель и техника,подключение к сетям,геология и проект,благоустройство. Состав, исходные параметры и полноту ведомости проверяйте в PDF и таблицах перед закупкой.

Скачать проект и расчёты

Открытые файлы этого дома. Для изменения в браузере нужна личная копия в аккаунте.

Альбом PDFПланы, фасады, разрезы и ведомости Смета CSVКоличество, материалы и работы Закупки CSVПозиции, упаковки и запас Проект .domРодной файл для редактирования Модель JSONОткрытые параметры проекта

Это демонстрационный эскиз, не рабочий проект для строительства. Грунты, нагрузки, инженерные сети и специальные узлы проверяют специалисты по данным участка.
